Serie RAM AnbauSerie RAM Anbau
Sie befinden sich hier: Startseite   Klimatisierung   Schaltschrank-Kühlgeräte   Serie RAM Anbau

RAL 7035
Edelstahl / Inox
Schaltschrank-Kühlgeräte
Serie RAM Anbau

320 W bis 5.500 W (L35L35)

  • LED Easy-Control
  • Aufgeschäumte Dichtung
  • Integrierte Kondensatverdunstung ab 1000W Kühlleistung
  • Varianten
  • Kundenspezifische Lackierung als Option
  • Gängige Typen ab Lager lieferbar



Modellübersicht
Serie RAM Anbau

Bestell-Nr.
Order-No.
Haube
Cover
Tu
Ta
Kühlleistung
Cool. Power
Spannung
Voltage
Abmessungen
Dimensions
Ausschnitt
Cut out
Schaltplan
Circuit
CAD
CAD
Typ/Modell  bis °CW (L35L35)V, HzB x H x T (mm)PDFPDFSTEP
R5KLMFUH03021LT20.RAMX.03XX.0101RAL 703555320230, 1~, 50/60
280 x 500 x 180
RIKLMFUH03021LT20.RAMX.03XX.0901Edelstahl / Inox55320230, 1~, 50/60
280 x 500 x 180
R5KLMFU03021OOT20.RAMX.03XQ.0101RAL 703555330230, 1~, 50/60
280 x 284 x 240
RIKLMFU03021OOT20.RAMX.03XQ.0901Edelstahl / Inox55330230, 1~, 50/60
280 x 284 x 240
R5KLMFU03021OIT20.RAMX.03XI.0101RAL 703555330230, 1~, 50/60
343 x 346 x 245
RIKLMFU03021OIT20.RAMX.03XI.0901Edelstahl / Inox55330230, 1~, 50/60
343 x 346 x 245
R5KLMFU05127LTV20.RAMX.05XV.0113RAL 703555520127, 1~, 50/60
280 x 595 x 220
RIKLMFU05127LTV20.RAMX.05XV.0913Edelstahl / Inox55520127, 1~, 50/60
280 x 595 x 220
R5KLMFUH05021LM20.RAMM.05XX.0101RAL 703555520230, 1~, 50/60
280 x 595 x 170
RIKLMFUH05021LM20.RAMM.05XX.0901Edelstahl / Inox55520230, 1~, 50/60
280 x 595 x 170
R5KLMFUH05021LT20.RAMX.05XX.0101RAL 703555520230, 1~, 50/60
280 x 595 x 220
RIKLMFUH05021LT20.RAMX.05XX.0901Edelstahl / Inox55520230, 1~, 50/60
280 x 595 x 220
R5KLMFU05021LTV20.RAMX.05XV.0101RAL 703555520230, 1~, 50/60
280 x 595 x 220
RIKLMFU05021LTV20.RAMX.05XV.0103Edelstahl / Inox55520230, 1~, 50/60
280 x 595 x 220
R5KLMFU05021LMH20.RAMM.05XH.0101RAL 703560520230, 1~, 50/60
280 x 595 x 220
RIKLMFU05021LMH20.RAMM.05XH.0901Edelstahl / Inox60520230, 1~, 50/60
280 x 595 x 220
R5KLMFUH05042LT20.RAMX.05XX.0103RAL 703555520380, 2~, 50/60
400, 2~, 50/60
440, 2~, 50/60
460, 2~, 50/60
480, 2~, 50/60
280 x 595 x 220
RIKLMFUH05042LT20.RAMX.05XX.0903Edelstahl / Inox55520380, 2~, 50/60
400, 2~, 50/60
440, 2~, 50/60
460, 2~, 50/60
480, 2~, 50/60
280 x 595 x 220
R5KLMFU05042LMH20.RAMM.05XH.0103RAL 703560520380, 2~, 50/60
400, 2~, 50/60
440, 2~, 50/60
460, 2~, 50/60
480, 2~, 50/60
280 x 595 x 220
RIKLMFU05042LMH20.RAMM.05XH.0903Edelstahl / Inox60520380, 2~, 50/60
400, 2~, 50/60
440, 2~, 50/60
460, 2~, 50/60
480, 2~, 50/60
280 x 595 x 220
R5KLMFUH08021LT20.RAMX.08XX.0101RAL 703555830230, 1~, 50/60
280 x 630 x 270
RIKLMFUH08021LT20.RAMX.08XX.0901Edelstahl / Inox55830230, 1~, 50/60
280 x 630 x 270
R5KLMFUH08042LT20.RAMX.08XX.0103RAL 703555830380, 2~, 50/60
400, 2~, 50/60
440, 2~, 50/60
460, 2~, 50/60
480, 2~, 50/60
280 x 630 x 270
RIKLMFUH08042LT20.RAMX.08XX.0903Edelstahl / Inox55830380, 2~, 50/60
400, 2~, 50/60
440, 2~, 50/60
460, 2~, 50/60
480, 2~, 50/60
280 x 630 x 270
R5KLMFUH08021OM20.RAMX.08XQ.0101RAL 703555880230, 1~, 50/60
580 x 350 x 270
RIKLMFUH08021OM20.RAMX.08XQ.0901Edelstahl / Inox55880230, 1~, 50/60
580 x 350 x 270
R5KLMFUH08042OM20.RAMX.08XQ.0103RAL 703555880380, 2~, 50/60
400, 2~, 50/60
440, 2~, 50/60
460, 2~, 50/60
480, 2~, 50/60
580 x 350 x 270
RIKLMFUH08042OM20.RAMX.08XQ.0903Edelstahl / Inox55880380, 2~, 50/60
400, 2~, 50/60
440, 2~, 50/60
460, 2~, 50/60
480, 2~, 50/60
580 x 350 x 270
R5KLMFUH09021LM20.RAMM.09XX.0101RAL 703555960230, 1~, 50/60
330 x 650 x 260
RIKLMFUH09021LM20.RAMM.09XX.0901Edelstahl / Inox55960230, 1~, 50/60
330 x 650 x 260
R5KLMFUH09042LM20.RAMM.09XX.0103RAL 703555960380, 2~, 50/60
400, 2~, 50/60
440, 2~, 50/60
460, 2~, 50/60
480, 2~, 50/60
330 x 650 x 260
RIKLMFUH09042LM20.RAMM.09XX.0903Edelstahl / Inox55960380, 2~, 50/60
400, 2~, 50/60
440, 2~, 50/60
460, 2~, 50/60
480, 2~, 50/60
330 x 650 x 260
R5KLMFUH10021LM20.RAMM.10XX.0101RAL 7035551020230, 1~, 50/60
400 x 950 x 195
RIKLMFUH10021LM20.RAMM.10XX.0901Edelstahl / Inox551020230, 1~, 50/60
400 x 950 x 195
R5KLMFUH10021LT20.RAMX.10XX.0101RAL 7035551020230, 1~, 50/60
400 x 950 x 237
RIKLMFUH10021LT20.RAMX.10XX.0901Edelstahl / Inox551020230, 1~, 50/60
400 x 950 x 237
R5KLMFUH10042LM20.RAMM.10XX.0103RAL 7035551020380, 2~, 50/60
400, 2~, 50/60
440, 2~, 50/60
460, 2~, 50/60
480, 2~, 50/60
400 x 950 x 195
RIKLMFUH10042LM20.RAMM.10XX.0903Edelstahl / Inox551020380, 2~, 50/60
400, 2~, 50/60
440, 2~, 50/60
460, 2~, 50/60
480, 2~, 50/60
400 x 950 x 195
R5KLMFUH10042LT20.RAMX.10XX.0103RAL 7035551020380, 2~, 50/60
400, 2~, 50/60
440, 2~, 50/60
460, 2~, 50/60
480, 2~, 50/60
400 x 1050 x 237
RIKLMFUH10042LT20.RAMX.10XX.0107Edelstahl / Inox551020380, 2~, 50/60
400, 2~, 50/60
440, 2~, 50/60
460, 2~, 50/60
480, 2~, 50/60
400 x 1050 x 237
R5KLMFUH15021LT20.RAMX.15XX.0101RAL 7035551420230, 1~, 50/60
400 x 950 x 237
RIKLMFUH15021LT20.RAMX.15XX.0901Edelstahl / Inox551420230, 1~, 50/60
400 x 950 x 237
R5KLMFUH15042LT20.RAMX.15XX.0103RAL 7035551420380, 2~, 50/60
400, 2~, 50/60
440, 2~, 50/60
460, 2~, 50/60
480, 2~, 50/60
400 x 1050 x 237
RIKLMFUH15042LT20.RAMX.15XX.0903Edelstahl / Inox551420380, 2~, 50/60
400, 2~, 50/60
440, 2~, 50/60
460, 2~, 50/60
480, 2~, 50/60
400 x 1050 x 237
R5KLMFUH15043LT20.RAMX.15XX.0107RAL 7035551480400, 3~, 50
440, 3~, 60
400 x 1050 x 237
RIKLMFUH15043LT20.RAMX.15XX.0907Edelstahl / Inox551480400, 3~, 50
440, 3~, 60
400 x 1050 x 237
R5KLMFUH20043LT20.RAMX.20XX.0107RAL 7035551830400, 3~, 50
440, 3~, 60
400 x 1050 x 237
RIKLMFUH20043LT20.RAMX.20XX.0907Edelstahl / Inox551830400, 3~, 50
440, 3~, 60
400 x 1050 x 237
R5KLMFUH20021LT20.RAMX.20XX.0101RAL 7035551960230, 1~, 50/60
400 x 950 x 237
RIKLMFUH20021LT20.RAMX.20XX.0901Edelstahl / Inox551960230, 1~, 50/60
400 x 950 x 237
R5KLMFUH20042LT20.RAMX.20XX.0103RAL 7035551960380, 2~, 50/60
400, 2~, 50/60
440, 2~, 50/60
460, 2~, 50/60
480, 2~, 50/60
400 x 1050 x 237
RIKLMFUH20042LT20.RAMX.20XX.0903Edelstahl / Inox551960380, 2~, 50/60
400, 2~, 50/60
440, 2~, 50/60
460, 2~, 50/60
480, 2~, 50/60
400 x 1050 x 237
R5KLMFUH30021LT20.RAMX.30XX.0101RAL 7035552800230, 1~, 50
500 x 1100 x 345
RIKLMFUH30021LT20.RAMX.30XX.0901Edelstahl / Inox552800230, 1~, 50
500 x 1100 x 345
R5KLMFUH30043LT20.RAMX.30XX.0107RAL 7035552800380, 3~, 50
400, 3~, 50
440, 3~, 60
460, 3~, 60
480, 3~, 60
500 x 1100 x 345
RIKLMFUH30043LT20.RAMX.30XX.0907Edelstahl / Inox552800380, 3~, 50
400, 3~, 50
440, 3~, 60
460, 3~, 60
480, 3~, 60
500 x 1100 x 345
R5KLMFUH40043LT20.RAMX.40XX.0107RAL 7035554000380, 3~, 50
400, 3~, 50
440, 3~, 60
460, 3~, 60
480, 3~, 60
500 x 1100 x 345
RIKLMFUH40043LT20.RAMX.40XX.0907Edelstahl / Inox554000380, 3~, 50
400, 3~, 50
440, 3~, 60
460, 3~, 60
480, 3~, 60
500 x 1100 x 345
R5KLMFUH60043LT20.RAMX.60XX.0107RAL 7035555500400, 3~, 50
460, 3~, 60
550 x 1400 x 400
RIKLMFUH60043LT20.RAMX.60XX.0907Edelstahl / Inox555500400, 3~, 50
460, 3~, 60
550 x 1400 x 400


Luftführung
Die Ansicht kann mit der Maus gedreht werden.


Applikationsbilder

Schaltschrank-Kühlgerät
Serie RAM
Seitenanbau

Schaltschrank-Klimatisierung
Serie RAM

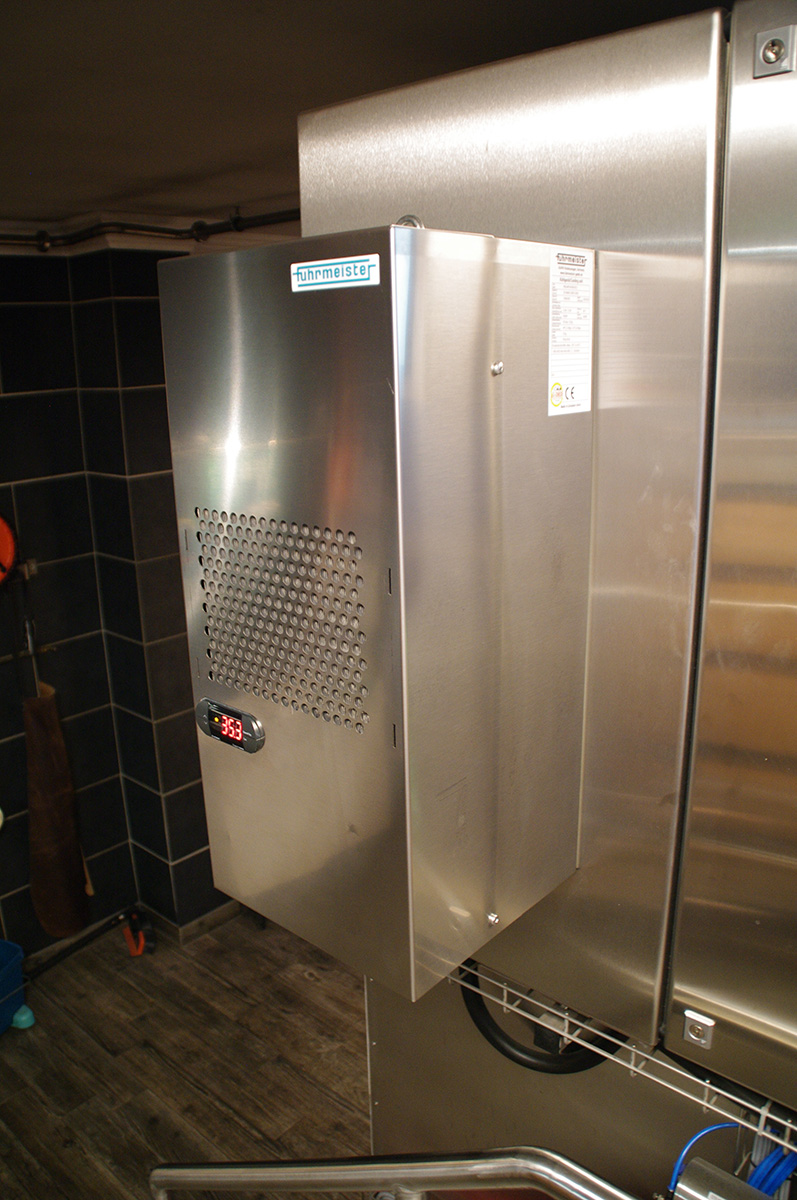

Edelstahl Seiten-Anbau

Schaltschrank-Kühlgerät
Serie RAM
Wand-Anbau mit Edelstahlhaube

Schaltschrank-Kühlgerät
Serie RAM

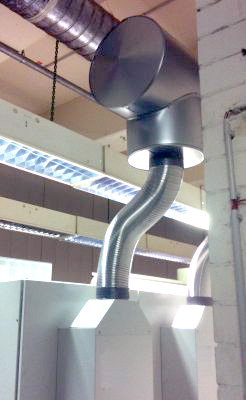

Wand-Anbau

Schaltschrank-Kühlgerät
Serie RAM
Wand-Anbau

Schaltschrank-Klimatisierung Serie RAM
Wand-Anbau

Schaltschrank-Kühlgerät Serie RAM
Wand-Montage

Schaltschrank-Klimagerät Serie RAM
Seiten-Anbau

Schaltschrankklimaanlage Serie RAM Seiten-Anbau

Schaltschrankklimaanlage Serie RAM Wand-Anbau

Schaltschrankkühlgerät Serie RAM Wand-Anbau

Schaltschrank-Klimagerät Serie RAM Wand-Anbau

Schaltschrankklimaanlage Serie RAM Wand-Anbau

Schaltschrankklimaanlage Serie RAM Wand-Anbau

Schaltschrank-Klimaanlage Serie RAM Wand-Anbau

Schaltschrank-Kühlgerät Serie RAM Wand-Anbau

Schaltschrankklimatisierung Serie RAM Wand-Anbau

Schaltschrank-Klimagerät Serie RAM Wand-Anbau

Schaltschrankklimatisierung Serie RAM Wand-Anbau

Schaltschrank-Klimaanlage Serie RAM Wand-Anbau

Schaltschrankklimaanlage Serie RAM Wand-Anbau

Schaltschrank-Kühlgerät Serie RAM Halbeinbau

Schaltschrank-Klimaanlage Serie RAM Wand-Anbau

Schaltschrankkühlgerät
Serie RAM
Wand-Anbau

Schaltschrank-Klimaanlage Serie RAM Wandanbau

Schaltschrank-Klimatisierung Serie RAM Seiten-Anbau

Schaltschrankkühlgerät Serie RAM Seitenmontage

Schaltschrank-Klimaanlage Serie RAM Wand-Anbau

Schaltschrankklimaanlage Serie RAM Wandanbau

Schaltschrank-Klimaanlage
Serie RAM
Wand-Anbau

Schaltschrank-Kühlgerät
Serie RAM
Wand-Anbau
