Serie SmartSerie Smart
Sie befinden sich hier: Startseite   Klimatisierung   Schaltschrank-Kühlgeräte   Serie Smart

RAL 7035
Edelstahl / Inox
Schaltschrank-Kühlgeräte
Serie Smart

320 W bis 1.500 W (L35L35)

  • Extrem flache Bauform
  • Geeignet für An- oder Einbau
  • Zulassung
  • Alle Leistungsgrößen mit 120VAC/60Hz erhältlich



Modellübersicht
Serie Smart Haube
Cover
Tu
Ta
Nutzkühlleistung
Cooling power
Spannung
Voltage
Abmessungen
Dimensions
Ausschnitt
Cut out
Schaltplan
Circuit
CAD-Datei
CAD File
  °CW (L35L35)V, HzB x H x T (mm)PDFPDFSTEP
FC-INS-AC03
   20.INSX.AC03.0101RAL 703510 bis 50320230, 1~, 50/60
270 x 520 x 110PDFPDFPDFPDF
   20.INSX.AC03.0901Edelstahl / Inox10 bis 50320230, 1~, 50/60
270 x 520 x 110PDFPDFPDFPDF
   20.INSX.AC03.0102RAL 703510 bis 50320120, 1~, 60
270 x 520 x 110PDFPDFPDFPDF
   20.INSX.AC03.0902Edelstahl / Inox10 bis 50320120, 1~, 60
270 x 520 x 110PDFPDFPDFPDF
   20.INSX.AC03.S101RAL 703510 bis 50320230, 1~, 50/60
280 x 500 x 125PDF
FC-INS-AC04
   20.INSX.AC04.0101RAL 703510 bis 50400230, 1~, 50/60
320 x 520 x 110PDFPDFPDFPDF
   20.INSX.AC04.0901Edelstahl / Inox10 bis 50400230, 1~, 50/60
320 x 520 x 110PDFPDFPDFPDF
   20.INSX.AC04.0102RAL 703510 bis 50400120, 1~, 60
320 x 520 x 110PDFPDFPDFPDF
   20.INSX.AC04.0902Edelstahl / Inox10 bis 50400120, 1~, 60
320 x 520 x 110PDFPDFPDFPDF
FC-INS-ACH4
   20.INSX.ACH4.0101RAL 703510 bis 50400230, 1~, 50/60
520 x 340 x 110PDFPDFPDFPDF
   20.INSX.ACH4.0901Edelstahl / Inox10 bis 50400230, 1~, 50/60
520 x 340 x 110PDFPDFPDFPDF
   20.INSX.ACH4.0102RAL 703510 bis 50400120, 1~, 60
520 x 340 x 110PDFPDFPDFPDF
   20.INSX.ACH4.0902Edelstahl / Inox10 bis 50400120, 1~, 60
520 x 340 x 110PDFPDFPDFPDF
FC-INS-AC05
   20.INSX.AC05.0101RAL 703510 bis 50500230, 1~, 50/60
320 x 600 x 110PDFPDFPDFPDF
   20.INSX.AC05.0901Edelstahl / Inox10 bis 50500230, 1~, 50/60
320 x 600 x 110PDFPDFPDFPDF
   20.INSX.AC05.0102RAL 703510 bis 50500120, 1~, 60
320 x 600 x 110PDFPDFPDFPDF
   20.INSX.AC05.0902Edelstahl / Inox10 bis 50500120, 1~, 60
320 x 600 x 110PDFPDFPDFPDF
FC-INS-AC06
   20.INSX.AC06.0101RAL 703510 bis 50600230, 1~, 50/60
395 x 810 x 145PDFPDFPDFPDF
   20.INSX.AC06.0901Edelstahl / Inox10 bis 50600230, 1~, 50/60
395 x 810 x 145PDFPDFPDFPDF
   20.INSX.AC06.0102RAL 703510 bis 50600120, 1~, 60
395 x 810 x 145PDFPDFPDFPDF
   20.INSX.AC06.0902Edelstahl / Inox10 bis 50600120, 1~, 60
395 x 810 x 145PDFPDFPDFPDF
   20.INSX.AC06.0103RAL 703510 bis 50600400, 2~, 50
460, 2~, 60
395 x 810 x 145PDFPDFPDFPDF
   20.INSX.AC06.0903Edelstahl / Inox10 bis 50600400, 2~, 50
460, 2~, 60
395 x 810 x 145PDFPDFPDFPDF
FC-INS-AC08
   20.INSX.AC08.0101RAL 703510 bis 55820230, 1~, 50/60
395 x 980 x 145PDFPDFPDFPDF
   20.INSX.AC08.0901Edelstahl / Inox10 bis 55820230, 1~, 50/60
395 x 980 x 145PDFPDFPDFPDF
   20.INSX.AC08.0102RAL 703510 bis 55820120, 1~, 60
395 x 980 x 145PDFPDFPDFPDF
   20.INSX.AC08.0902Edelstahl / Inox10 bis 55820120, 1~, 60
395 x 980 x 145PDFPDFPDFPDF
   20.INSX.AC08.0107RAL 703510 bis 55820400, 3~, 50
460, 3~, 60
395 x 980 x 145PDFPDFPDFPDF
   20.INSX.AC08.0907Edelstahl / Inox10 bis 55820400, 3~, 50
460, 3~, 60
395 x 980 x 145PDFPDFPDFPDF
FC-INS-AC11
   20.INSX.AC11.0101RAL 703510 bis 551100230, 1~, 50/60
395 x 1250 x 145PDFPDFPDFPDF
   20.INSX.AC11.0901Edelstahl / Inox10 bis 551100230, 1~, 50/60
395 x 1250 x 145PDFPDFPDFPDF
   20.INSX.AC11.0102RAL 703510 bis 551100120, 1~, 60
395 x 1250 x 145PDFPDFPDFPDF
   20.INSX.AC11.0902Edelstahl / Inox10 bis 551100120, 1~, 60
395 x 1250 x 145PDFPDFPDFPDF
   20.INSX.AC11.0107RAL 703510 bis 551100400, 3~, 50
460, 3~, 60
395 x 1250 x 145PDFPDFPDFPDF
   20.INSX.AC11.0907Edelstahl / Inox10 bis 551100400, 3~, 50
460, 3~, 60
395 x 1250 x 145PDFPDFPDFPDF
FC-INS-AC15
   20.INSX.AC15.0101RAL 703510 bis 551500230, 1~, 50/60
395 x 1550 x 145PDFPDFPDFPDF
   20.INSX.AC15.0901Edelstahl / Inox10 bis 551500230, 1~, 50/60
395 x 1550 x 145PDFPDFPDFPDF
   20.INSX.AC15.0102RAL 703510 bis 551500120, 1~, 60
395 x 1550 x 145PDFPDFPDFPDF
   20.INSX.AC15.0902Edelstahl / Inox10 bis 551500120, 1~, 60
395 x 1550 x 145PDFPDFPDFPDF
   20.INSX.AC15.0107RAL 703510 bis 551500400, 3~, 50
460, 3~, 60
395 x 1550 x 145PDFPDFPDFPDF
   20.INSX.AC15.0907Edelstahl / Inox10 bis 551500400, 3~, 50
460, 3~, 60
395 x 1550 x 145PDFPDFPDFPDF

Applikationsbilder

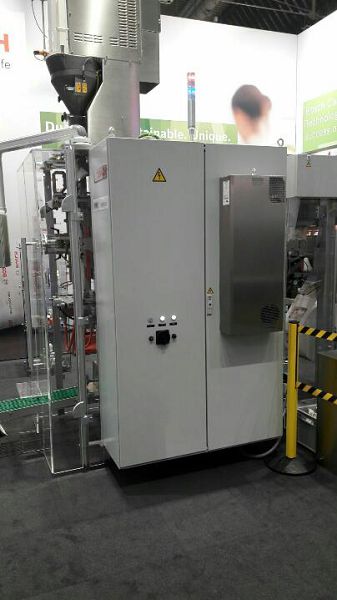

Schaltschrank-Kühlgerät Serie Smart Wand-Anbau

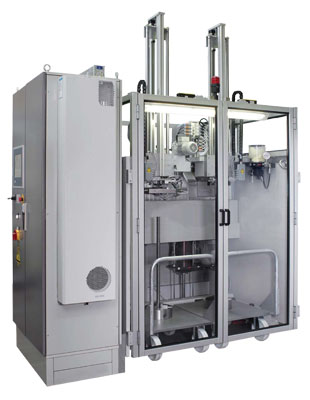

Schaltschrankklimaanlage Serie Smart Wand-Anbau

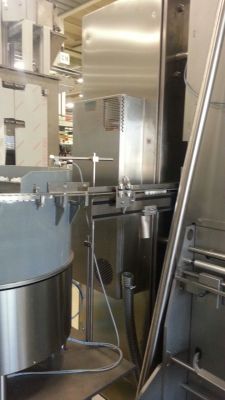

Schaltschrank-Kühlgerät Serie Smart Seitenanbau

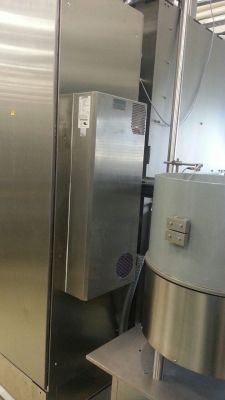

Schaltschrankkühlgerät Serie Smart

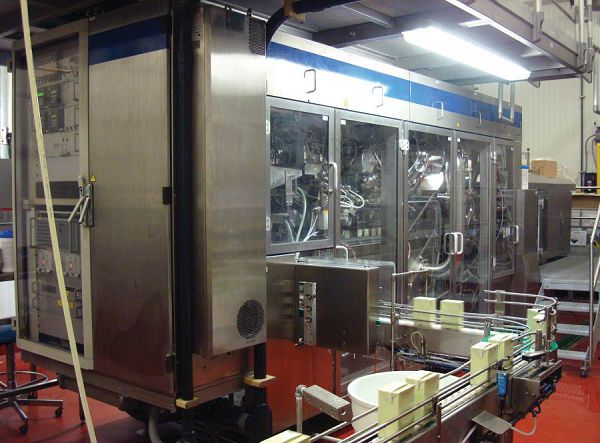

Schaltschrank-Klimaanlage Serie Smart Seiten-Anbau

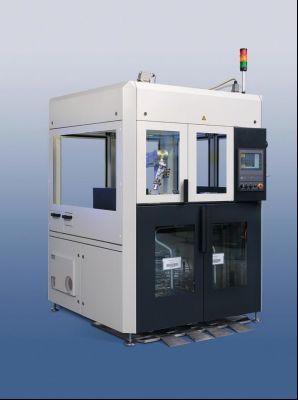

Schaltschrankklimaanlage Serie Smart versenkte Montage

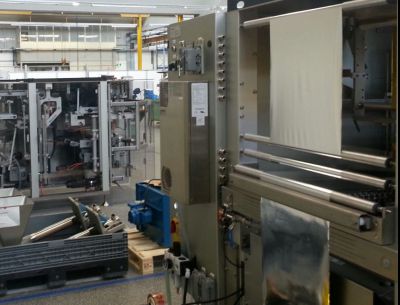

Schaltschrank-Klimaanlage Serie Smart Wand-Anbau
